NJM2360 12Vdc to 300Vdc 회로 테스트

300V 전원을 만들어야 할 일이 생겼습니다.



전원회로라고는 레퍼런스로 제공되는 간단한 DC-DC 컨버터 회로만 이용해 본 경험 밖에 없어서

12V로 5V/3.3V를 만들어 쓴 경험은 있지만 300V를 만들어본 경험은 없었습니다.



여기저기 검색을 해보니 몇가지 방법이 있었는데 아래와 같습니다.



- NE555 를 이용한 방법

  링크 : https://pangalactictech.com/12v-dc-to-300v-dc-smps/

12v DC to 300v DC SMPS! – Pan Galactic Tech









NJM2360(MC34063)을 사용한 방법

 링크 1 : https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=3happy3gong3&logNo=70145688507

MC34063을 이용한 부스트 컨버터

  링크 2 : https://320volt.com/en/mc34063-12v-15v-dc-dc-konvertor/

12V to 15V DC DC Converter Circuit MC34063 – Electronics Projects Circuits

위와 같이 몇 가지 방법이 있는 듯했습니다.



2번 방식으로 테스트를 해봤습니다.



NJM2360의  내부는 아래와 같았습니다.

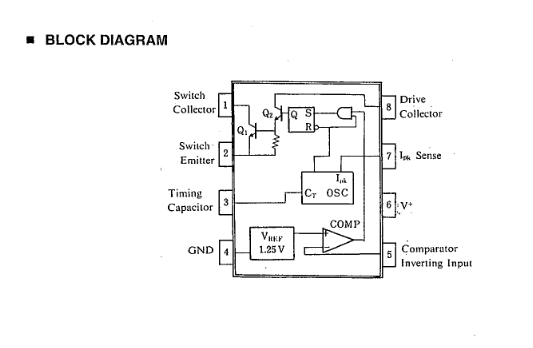

NJM2360 BLOCK DIAGRAM



저는 전압을 올려주어야 하기때문에  아래와 같이 회로를 구성해야 하는 듯합니다.



NJM2360 Strp-Up



NJM2360 Datasheet의  저항 설정이나 기타 설명이 좀 아쉽긴 하네요.



NJM2360 테스트용 회로 구성.



회로를 구성 하기 위해 위와 같이 회로를 구성하고 테스트를 해봅니다.  (링크1 , 데이터시트 참고)



 - Pin3 (C1) :  FET를 스위칭하기 위한 주파수 설정 Cap

 - Pin2 (R6,R7) :  전압 승압 시 전압 및 전류 제한이 걸리는 듯합니다. 사용할 전압에 따라 조정이 필요합니다.

 - Pin5 (R3,R4) :  목표 전압 설정을 위한 전압 분배 회로입니다.

                              참고 링크를 참조해 우선 1.2M / 4.7k 저항을 우선 설정했습니다.



 처음 회로를 구성하고 테스트를 하는데 시행착오가 있었지만 회로가 동작하는것을 확인했습니다.





위와 같은 회로를 이용해  아래같은 것을 취미로 하시는분도 있더군요.

https://m.blog.naver.com/3happy3gong3/221932851394

테슬라 건 제작 (4) - 초소형 테슬라코일 건





 평소 Step-down 같이 전압을 내려서 사용해오기만 하다. Step-Up은 처음 구성해보는 회로라 기록으로 남깁니다.



 역시 모르는것을 배우기 위해선 삽질이 필요합니다.
